Conmutadores y llaves de cruce wifi, todas las opciones

Interruptor wifi de 2 vías: un conmutador inteligente

Un conmutador wifi permite controlar un punto de luz desde 2 ubicaciones distintas trabajando con otro conmutador que puede ser tradicional, manteniendo las funciones que los harían inteligentes como la conectividad o ser compatibles con Alexa y Google Home.

Hasta ahora no había conmutadores inteligentes de calidad por lo que teníamos que limitarnos a encender la luz desde un único lugar o utilizar «apaños» como usar la lógica del software de control de los interruptores para que dos se comunicaran entre sí, pero sin ser conmutadores, es decir, sin ser un interruptor de 2 vías.

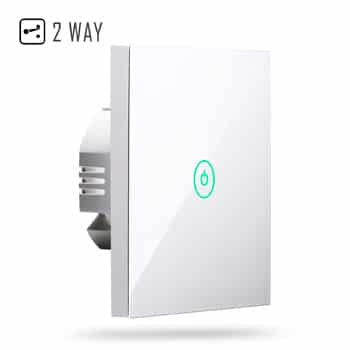

Conmutador wifi Meross MSS550LEU

Meross, un habitual en domótica, ha puesto fin a esto con su interruptor de 2 vías, el MSS550LEU. Cuidado con las letras «EU» al final del modelo que indican que se trata de la versión europea ya que es la que encaja en nuestras cajas empotradas. No necesita ningún tipo de HUB aunque sí un cable neutro y el wifi trabaja en la banda de 2,4 GHz. El precio está al nivel del resto de interruptores inteligentes así que apreciamos que no hayan aprovechado la escasez de oferta para subirlo.

Lo mejor es que si tienes dos conmutadores tradicionales, solo hace falta que sustituyas uno ya que al ser un auténtico interruptor de 2 vías funciona como uno tradicional, pero accionado con un relé que recibe órdenes por wifi en lugar de manualmente. Otra cosa es que quieras cambiar ambos por cuestiones estéticas para que tengan el mismo diseño.

Esquema de un conmutador

Claro, esto está muy bien, pero ¿qué pasa si tengo más de 2 interruptores? No te preocupes, sigue leyendo y échale un vistazo al Shelly 1, que es un magnífico todo en uno.

Shelly 1: Conserva tus interruptores añadiéndoles wifi. Más que una llave de cruce.

Shelly 1

Lo incluimos aquí porque es genial para dotar a tus interruptores de inteligencia sin cambiarlos ni modificar la instalación, pero el Shelly 1 es la joya de la corona en el mundo de la domótica y tiene multitud de aplicaciones. La que nos ocupa es poder usar conmutadores y llaves de cruce tradicionales convirtiéndolas en conectadas. Por supuesto, es compatible con Alexa, Google Home y IFTTT.

Tan solo basta con conectar el extremo de cable tras pasar por todas las llaves que quieras al pin de control del Shelly 1 en lugar de a la bombilla (o lo que sea) ya que la alimentaremos desde la salida del Shelly 1. Además, no tendrás el problema de que los interruptores inteligentes con su moderno diseño no encajen con otros si tienes varias llaves de luz juntas. Te explicamos cómo conectarlo para llevar tu hogar al siguiente nivel.

El esquema vale más que mil palabras, pero para evitar confusiones, desgranemos la función de cada uno de los pines:

  • L, N: Línea (110 – 240 V) y Neutro respectivamente. Se utilizan para alimentar al Shelly 1 y a diferencia de otros relés inteligentes, no se usará para la salida, que puede tener una tensión diferente si lo usaras para una electroválvula a 24 V por ejemplo
  • I, O: Input y Output o entrada y salida respectivamente. Estos dos pines están conectados al relé que abrirá o cerrará el circuito en función de las órdenes del pin de control. En este caso conectaríamos en el Input la fase a 230 V por ser para una bombilla, pero podría usar una tensión diferente de la que alimenta el aparato, que es un gran punto a favor que no hacen los Sonoff.
  • SW: Abreviatura de Switch es el pin que controla la salida (O). Cuando este pin reciba tensión, ordenará al relé que complete el circuito y la salida se activará encendiendo la bombilla. Este es el corazón del Shelly 1, el que permite mantener todos tus interruptores y donde debes conectar el cable que pasa por ellos.

Sus dimensiones de 41 x 36 x 17 mm hacen que en muchos casos sea posible ocultarlo en una caja empotrada universal tras el propio mecanismo de un interruptor tradicional. El problema es que tendrás que bajar un cable neutro desde la caja de empalmes más cercana y en muchos casos «pegarte» con los cables para hacerlo encajar. Por eso, te recomendamos situarlo en la propia caja de empalmes de la que parten los interruptores ya que tendrías que abrirla igualmente para bajar el neutro y no vas a tener problemas de espacio en la mayoría de los casos.

A los más expertos les gustará saber que incluye un puerto para debug que permite cambiar el firmware entre otras cosas, pero en este caso no lo necesitamos así que lo dejamos para otra ocasión. Hemos intentado mostrar de forma sencilla cómo hacer inteligentes tus interruptores actuales, pero el Shelly 1 tiene muchas más posibilidades.
